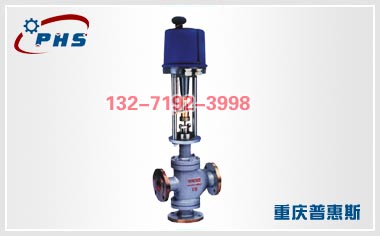

三通調節閥 詳細介紹
三通調節閥 概述
重慶普惠斯閥門引進先進技術研發生產的ZJHQ（X）系列氣動三通調節閥主要有三通合流調節閥（ZJHQ）、三通分流調節閥（ZJHX）兩種，它可以代替兩個二通調節閥和一個三通調節閥接管而被廣泛應用。三通調節閥可以實現對流量、溫度、壓力等工藝參數的調節與控制，三通調節閥采用薄壁圓筒型閥芯，和套筒調節閥的套筒一樣，其截留面積有開大窗和打小孔（噴射型）兩種，后者具有降低噪音、減小共振的功能。
三通調節閥 標準規格
閥體型式：四通單座型鑄造式閥體
閥芯型式：薄壁圓筒型閥芯
公稱通徑：DN20~300
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
閥蓋形式：標準型（-5℃~230℃）、散熱片型（-45℃~大于230℃場合）、低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：多彈簧氣動薄膜式執行機構 、活塞式執行機構、電子式電動執行機構
三通調節閥 型號編制
| Z | 執行機構 | 結構形式 | -公稱壓力 | 作用型式 | 溫度 | 公稱通徑 |
|---|---|---|---|---|---|---|
| 調節閥 |
JH:氣動薄膜執行機構 DL:電動執行機構 |
X :三通分流調節閥 Q :三通合流調節閥 |
PN16=16 CL150LB=150 LB JIS10K=10K |
K：反作用 B：正作用 |
無：常溫≤200℃ S：中溫200～350℃ G：高溫≥350℃ | DN25= DN25 |
| 如：氣動薄膜三通分流調節閥，中溫，壓力PN16，反作用，公稱通徑DN50，型號為：ZJHX-16KS DN50 | ||||||
三通調節閥 主要性能指標
| 流量特性 | 直線、等百分比 | ||
|---|---|---|---|
| 可調范圍 | 30:1 | ||
| 流量特性 | 直線、對數 | ||
| 允許泄漏量 | 硬密封:IV級（0.01% 閥額定容量） | ||
| 性能指標 | 氣動 | 電動 | |
| 基本誤差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死區% | ≤0.6 | ≤1.0 | |
| 始終點偏差% | ±2.5 | ±2.5 | |
| 額定行程偏差% | ≤2.5 | ≤2.5 | |
三通調節閥安裝注意事項
重慶普惠斯閥門采用先進工藝生產的三通調節閥具有調節精度高、動作穩定可靠、體積小、重量輕等優點，三通調節閥分為三通分流調節閥和三通合流調節閥。 三通閥屬精密儀器，根據我司多年的生產經驗及用戶反饋信息，針對三通閥的安裝維護經驗總結如下：
安裝前必須仔細閱讀隨箱附送的三通閥使用說明書，電動三通調節閥需切斷有關電源并必須由專業技術人員進行安裝。
介質流動方向必須嚴格按閥體上的流向箭頭指示方向安裝。
閥體及驅動器必須安裝于垂直方向±60℃范圍內，其上方應至少有30mm空間用于拆裝。
若執行機構已經裝到閥體上，那么在安裝調試過程中絕對不能對執行機構施力，否則容易損壞執行機構。
與周圍管道、設備、建筑物必須保持足夠的維修操作空間，必須安裝在維修人員通過檢修孔能觸及到的地方。
三通閥的閥體須位于盤管接水盤上方，以保證出現滴水時落入接水盤中。
